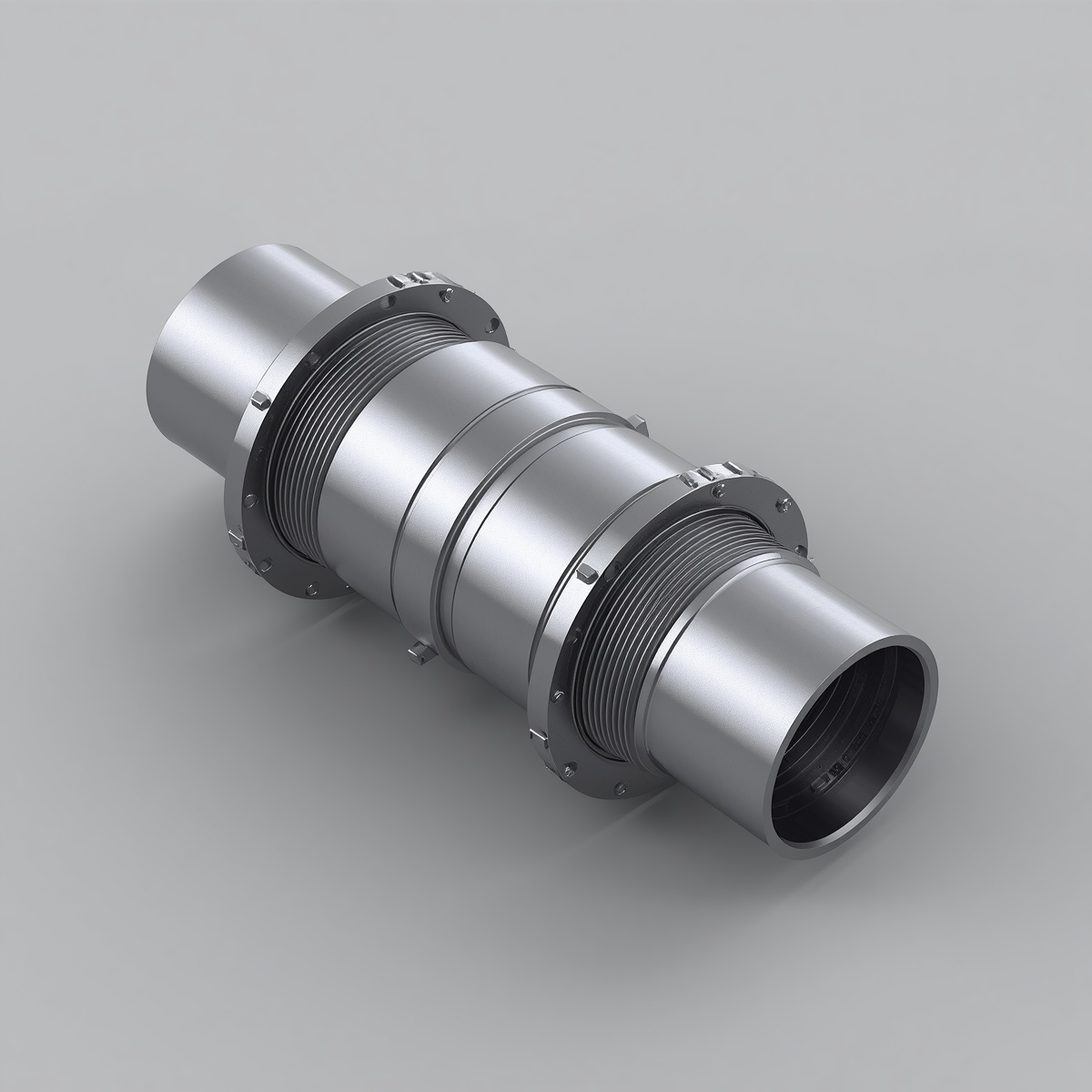

Компенсаторы сильфонные осевые стартовые ССК.ГТ (ГОСТ 32935)
Компенсатор сильфонный осевой стартовый ССК.ГТ — это специализированное одноразовое устройство, применяемое для предварительного напряжения (растяжки) трубопроводов в процессе их монтажа и пусконаладочных работ. Стартовые компенсаторы устанавливаются на строящихся или реконструируемых магистральных тепловых сетях и трубопроводах горячего водоснабжения.
Принцип работы: При первом (пусковом) нагреве трубопровода до рабочей температуры трубы удлиняются, а стартовый компенсатор сжимается, поглощая это расширение. После достижения расчетных параметров защитный кожух устройства жестко заваривается электросваркой. С этого момента компенсатор фиксируется и начинает выполнять функцию постоянной жесткой вставки, а сам трубопровод остается в предварительно напряженном (самокомпенсирующемся) состоянии.
Структура условного обозначения (Маркировка)
Оборудование подбирается и заказывается строго в соответствии с проектной документацией по следующей схеме:Компенсатор сильфонный осевой стартовый ССК.ГТ-DN-PN-2X-a-b, где:
ССК.ГТ — компенсатор производства завода «Гибкие Технологии» по ГОСТ 32935.
DN — диаметр номинальный (условный проход), мм.
PN — давление номинальное, кгс/см² (МПа).
2X — полный рабочий ход (компенсирующая способность устройства), мм.
a — материальное исполнение сильфона (согласно Таблице 1 ГОСТ 32935).
b — материальное исполнение присоединительной арматуры (согласно Таблице 1 ГОСТ 32935).
Назначение и функциональные преимущества
Снижение капитальных затрат: применение стартовых компенсаторов ССК.ГТ позволяет отказаться от установки дорогих и габаритных П-образных, Г-образных или постоянных сильфонных компенсаторов на прямых участках теплотрасс.
Оптимизация работы трубопровода: переводит систему в режим самокомпенсации, минимизируя осевые нагрузки на концевые и промежуточные неподвижные опоры.
Полное соответствие ГОСТ: изготовление по стандарту ГОСТ 32935 гарантирует точное совпадение химического состава сталей и механических свойств элементов расчетным нагрузкам.
Универсальность монтажа: поставляется с патрубками под приварку, адаптированными под стандартные толщины стенок магистральных труб.
