Сильфонные компенсирующие устройства

Условный диаметр (Ду, Dn), мм: от 25 до 1400мм;
Рабочая температура среды, °С: до 200 °С , а также пар с температурой до 350 °С Сильфонное компенсационное устройство (СКУ) — это специализированный узел, применяемый в трубопроводных системах для решения комплекса задач.
В технической документации оно может фигурировать также под наименованиями «сильфонное компенсирующее устройство», «сильфонный компенсационный узел» или просто «компенсационный узел».

Категория: Общепромышленные

Описание
Отзывы (0)

Сильфонное компенсационное устройство (СКУ) (DN 25–1400)

Сильфонное компенсационное устройство (СКУ) — это готовый специализированный узел трубопровода, предназначенный для поглощения осевых температурных деформаций, устранения вибрационных нагрузок и предотвращения разрушения труб. В технической и проектной документации данное изделие также может встречаться под наименованиями «сильфонное компенсирующее устройство», «сильфонный компенсационный узел» или «компенсационный узел».

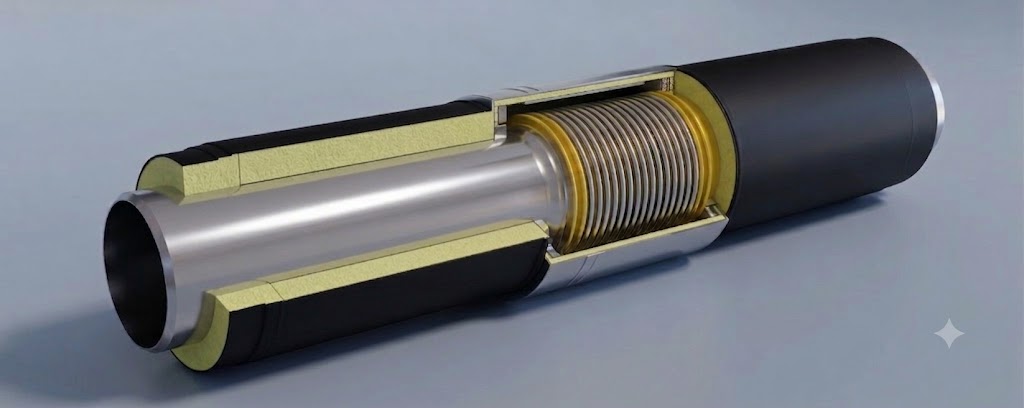

Устройство представляет собой единую конструкцию, состоящую из одного или нескольких сильфонов, защитного кожуха (или теплоизоляционной оболочки) и присоединительных патрубков. Применяется при подземной (бесканальной и канальной) и надземной прокладке тепловых сетей, магистральных трубопроводов и технологических линий.

Область применения и температурные режимы

Узел разработан для эксплуатации в современных инженерных сетях со следующими параметрами рабочей среды:

Стандартные жидкие среды (вода, антифризы): постоянная рабочая температура до +200 °С.

Паровые системы: транспортировка перегретого и насыщенного пара с температурой до +350 °С.

Технические характеристики

Условный диаметр (DN): от 25 до 1400 мм (полный охват от локальных распределительных узлов до магистральных теплосетей).

Максимальная температура среды: +200 °С (жидкости) / +350 °С (пар).

Тип конструкции: моноблочный компенсационный узел повышенной надежности.

Функциональные преимущества СКУ

Комплексная защита: в отличие от голого сильфона, СКУ поставляется в жестком защитном кожухе, который предохраняет гибкий элемент от грунтовых вод, механических повреждений, поперечных смещений и попадания грунта между гофрами.

Готовность к монтажу: поставляется как законченное заводское изделие с патрубками под приварку, что сокращает время проведения монтажных работ.

Надежность на теплотрассах: идеально подходит для систем централизованного теплоснабжения, горячего водоснабжения и паропроводов высокого давления, обеспечивая безаварийную работу системы на десятилетия.
