Компенсатор сильфонный разгруженный (тип UN.PA)
Разгруженный сильфонный компенсатор серии UN.PA — это высокотехнологичный элемент трубопроводной арматуры повышенной надежности. Его ключевая особенность заключается в способности полностью или частично компенсировать внутреннее распорное (гидравлическое) усилие, возникающее под воздействием давления рабочей среды.
Особенности конструкции и применения

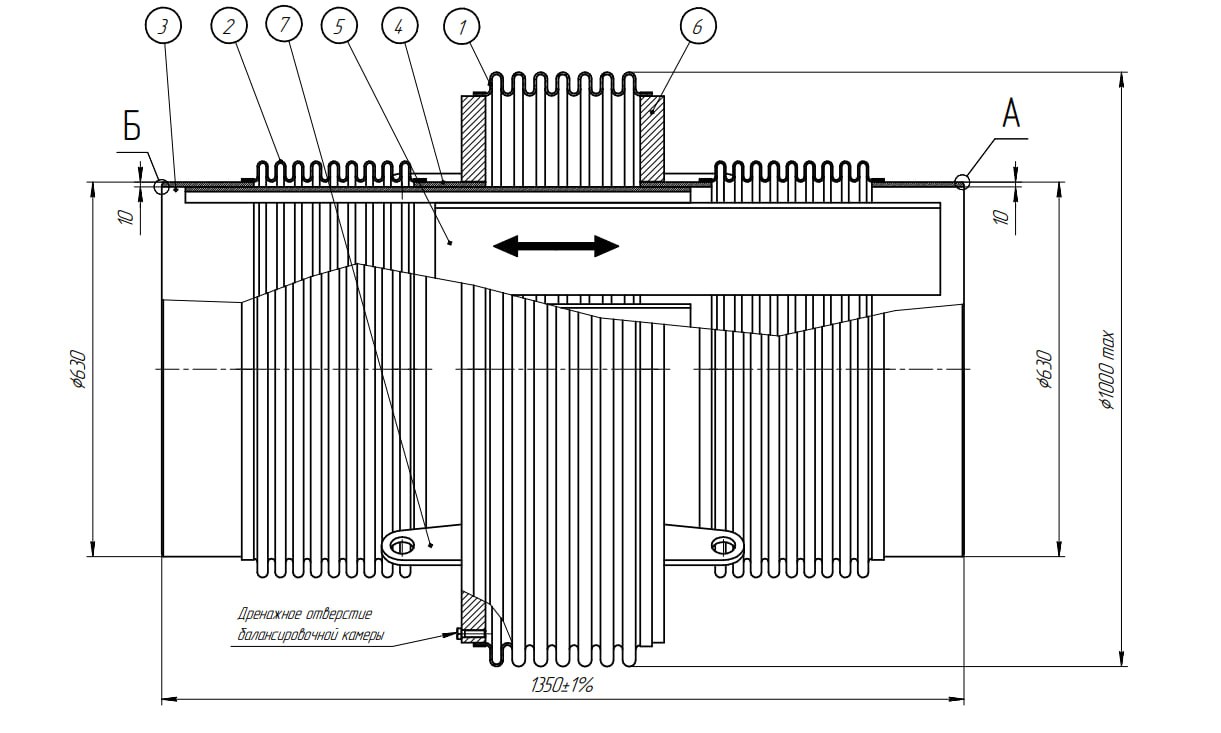

Конструкция моделей UN.PA включает в себя комбинацию из нескольких сильфонов (рабочих и балансировочных), связанных между собой системой разгрузочных тяг (шпилек).
При росте давления в трубопроводе распорные силы, стремящиеся разорвать или согнуть трассу, взаимно уравновешиваются внутри самого устройства. Такое инженерное решение обеспечивает важные преимущества при проектировании и эксплуатации:
1) Снижение нагрузок на опоры: устройство исключает передачу огромных распорных усилий на сопряженное оборудование и неподвижные опоры трубопровода.
2) Экономия при строительстве: позволяет отказаться от проектирования массивных, дорогостоящих анкерных и железобетонных опорных конструкций.
3) Универсальность смещений: благодаря обозначению UN, устройство эффективно отрабатывает как осевые движения (сжатие/растяжение), так и сложные сдвиговые или угловые смещения труб.
Компенсаторы UN.PA незаменимы при обвязке чувствительного оборудования (насосы, турбины, компрессоры, резервуары), на прямых участках большой протяженности и в условиях дефицита пространства, где невозможно установить стандартные П-образные или Г-образные компенсационные петли.
Ключевые преимущества
Гидравлическая разгрузка: нейтрализует действие распорного давления на элементы трубопроводной системы.
Защита дорогостоящих узлов: предотвращает передачу изгибающих и сдвиговых моментов на патрубки насосов и турбин.
Повышенный ресурс: гибкие элементы (сильфоны) выполнены из многослойной нержавеющей стали, рассчитанной на долговременные циклические нагрузки.
