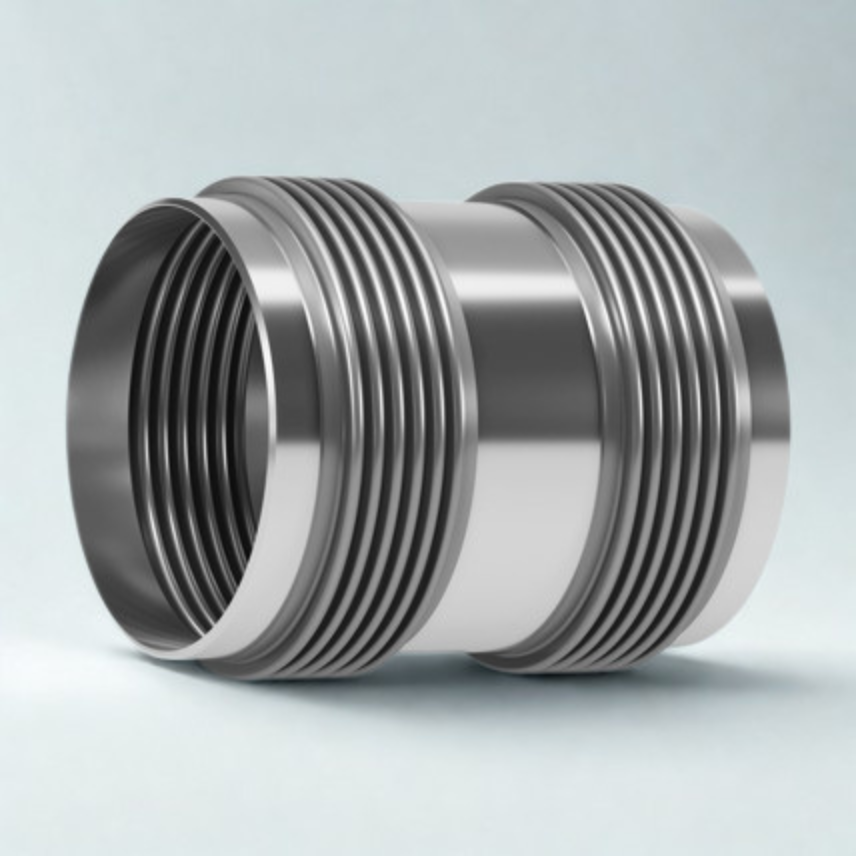

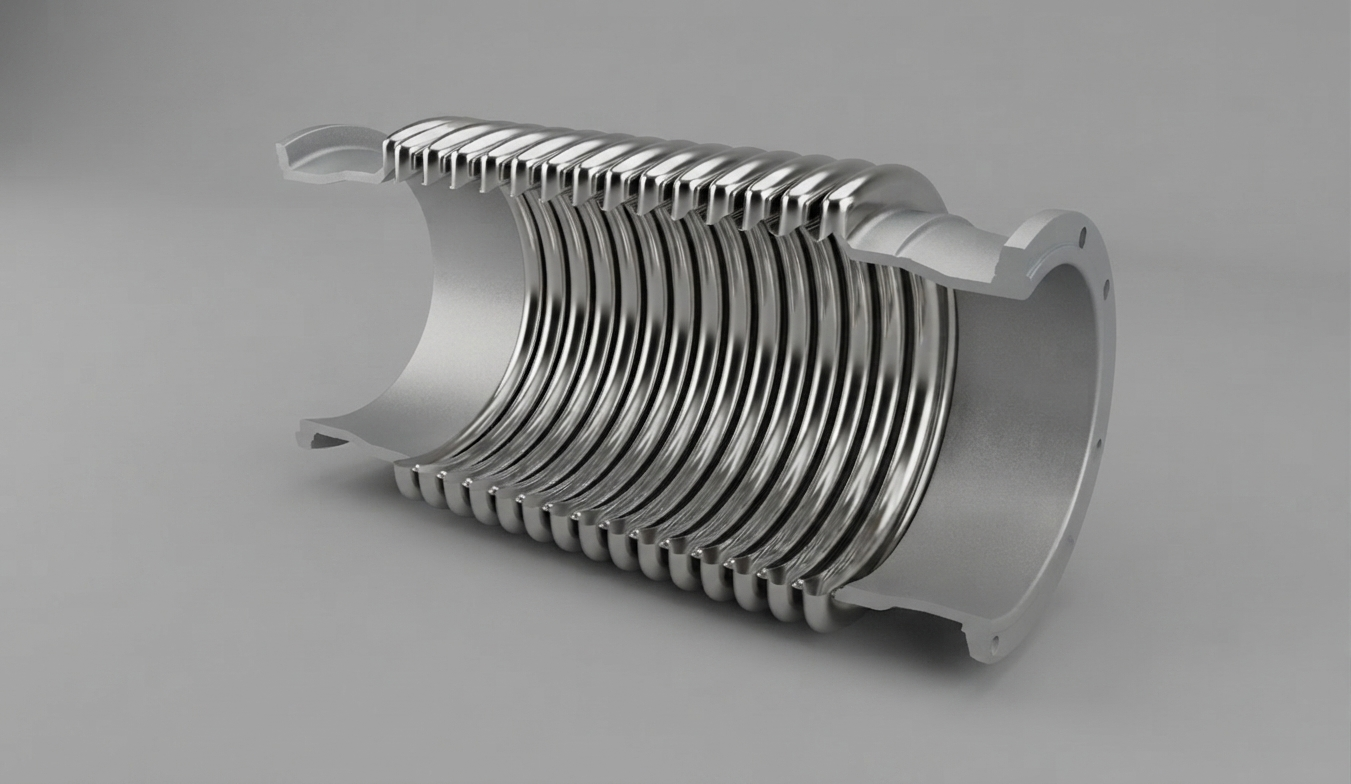

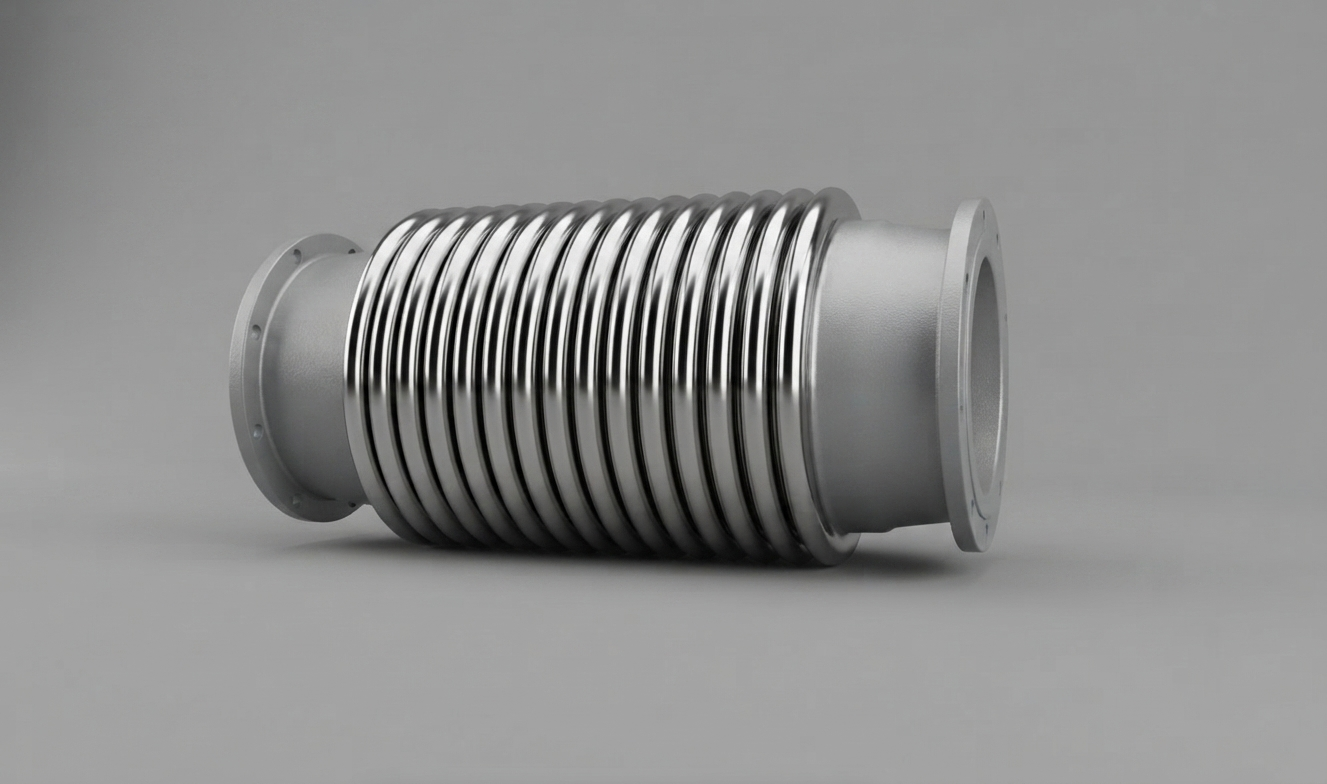

Компенсатор сильфонный универсальный UN.U1
Универсальный сильфонный компенсатор серии UN.U1 — это высокотехнологичное защитное устройство для трубопроводных систем. Предназначен для эффективного поглощения и компенсации температурных изменений длины труб, просадки грунта, монтажных погрешностей, а также для гашения вибрационных нагрузок от работающего технологического оборудования.
Особенности конструкции и применения
Маркировка UN (Universal) указывает на универсальную компенсирующую способность: устройство способно одновременно или раздельно отрабатывать осевые (сжатие/растяжение), сдвиговые и угловые (поворотные) перемещения трубопровода.
Исполнение U1 (согласно ГОСТ 15150-69) гарантирует надежную работу изделия на открытом воздухе в условиях умеренного климата. При высоких скоростях потока газов или жидкостей рекомендуется доукомплектовывать компенсатор внутренним направляющим экраном (защитной гильзой) для исключения резонанса и абразивного износа гофры.
Ключевые преимущества
Многофункциональность: совмещает в себе функции осевых, сдвиговых и поворотных компенсаторов.
Надежность: гибкий элемент (сильфон) изготавливается из высококачественной многослойной нержавеющей стали.
Широкий диапазон применения: подходит для систем водоснабжения, отопления, газоснабжения, а также нефтехимической, металлургической и криогенной промышленности.
Технические характеристики
Условный диаметр (DN/Ду): от 25 до 3200 мм.
Номинальное давление (PN): от условий вакуума до 63 бар (6,3 МПа).
Рабочая температура среды: от -198 °С до +650 °С (под заказ возможно специальное исполнение до +1150 °С).
Максимальная скорость жидких сред: до 8 м/с.
Максимальная скорость газообразных сред: до 120 м/с.
Тип присоединения: под приварку или фланцевое (в зависимости от проектных требований).
Дополнительная комплектация (по запросу)
Внутренний защитный экран (гильза).
Внешний защитный кожух.
Ограничительные шпильки (тяги).
